作品|三門縣沿海工業城污水處理廠一期提標改造工程
一、項目概況
本項目位于現狀污水廠內，利用二期已征土地，占地面積約23.64畝，工程投資約人民幣4983萬元。本次工程規模為1.6萬m3/d，設計主要包括軟基礎處理、基坑圍護、給排水工程、建筑工程、結構工程、電氣安裝工程以及本項目實施范圍內的其他分部分項工程。
二、區域位置
三門縣位于浙江省東部沿海，臺州地區的東北部。東瀕三門灣，與象山縣南田列島隔水相望，東南臨貓頭洋，南毗臨?？h（市），西連天臺縣，北接寧?？h，三門縣總面積約1510平方公里，其中大陸面積約1000平方公里，島嶼68個，礁石78個，島嶼面積共約28.3平方公里，海域約481.7平方公里。
?

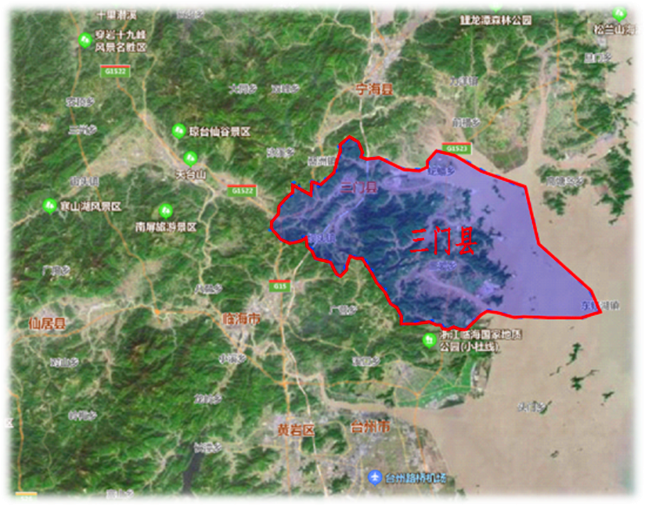

擬建項目區域位置圖
?
三、污水廠現狀
（1）規模：一期工程2010年：1.6萬m3/d，工業污水占29%；遠期工程2020年：6.4萬m3/d，工業污水占38%。污水處理廠除生物處理設施外，其余土建構筑物均按遠期規模實施，輔助用房遠期擴建。
（2）占地：廠區一期占地面積為45767平方米（29.94畝），其中綠化用地約6000平方米，綠化率30%。污水廠用地按遠期控制，一次征用，占地總面積68.65畝。
?

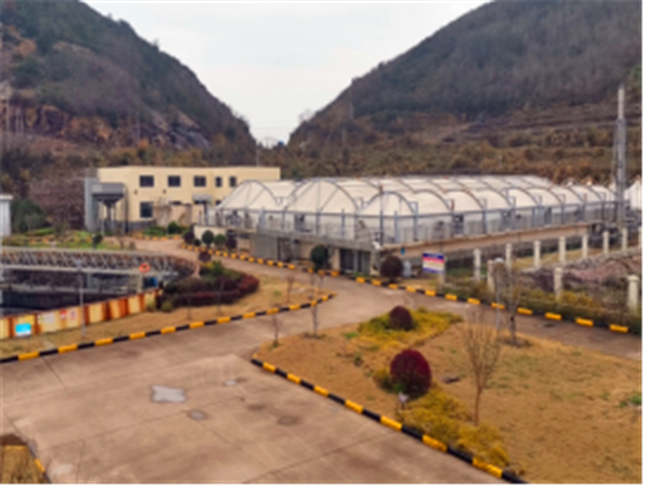

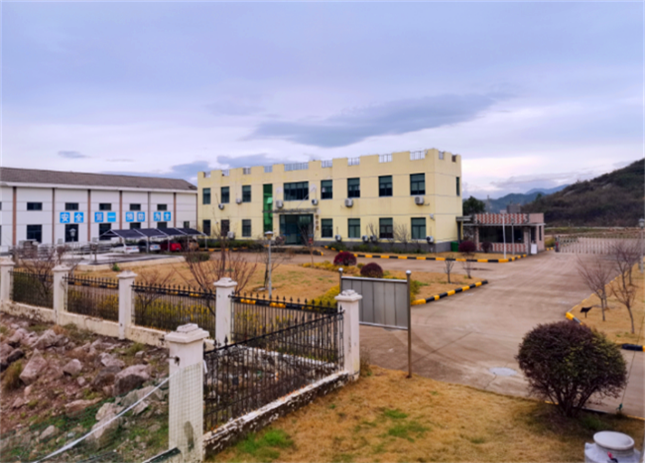

圖1 ?現狀污水廠
（3）工藝：水解酸化+A/A/O工藝。
沿海工業城污水經由廠外干管進入污水處理廠預處理系統，污水自流進入粗格柵，去除大顆粒懸浮及漂浮污染物質，之后經廠內污水提升泵房提升后進入細格柵去除漂浮物，通過連接管道進入旋流式沉砂池，去除污水中懸浮砂粒，沉砂處理后的污水經配水井直接進入生化處理工藝系統。生物處理工藝流程為厭氧水解、初沉池、A/A/O生物反應池、二沉池。生物處理后污水經紫外線消毒，高潮位經水泵加壓后進入外排管網，剩余污泥經機械濃宿，脫水處理后，泥餅外運處置。
（4）出水：執行《城鎮污水處理廠污染物排放標準》（GB18918-2002）一級B標準。尾水經加壓泵站提升后輸送到污水排海管道，以隧洞的形式排入龍嘴灣海域。
?
三、提標工藝
（1）MBBR工藝
移動床生物膜工藝（MovingBedBiofilmReactor，MBBR），吸收了傳統流化床和生物接觸氧化法兩種工藝的優點，具有良好的脫氮除磷效果，是目前國際上成熟的污水生化處理技術。污水連續經過MBBR反應器內的懸浮填料并逐漸在填料內外表面形成生物膜，通過生物膜上的微生物作用，使污水得到凈化。
?

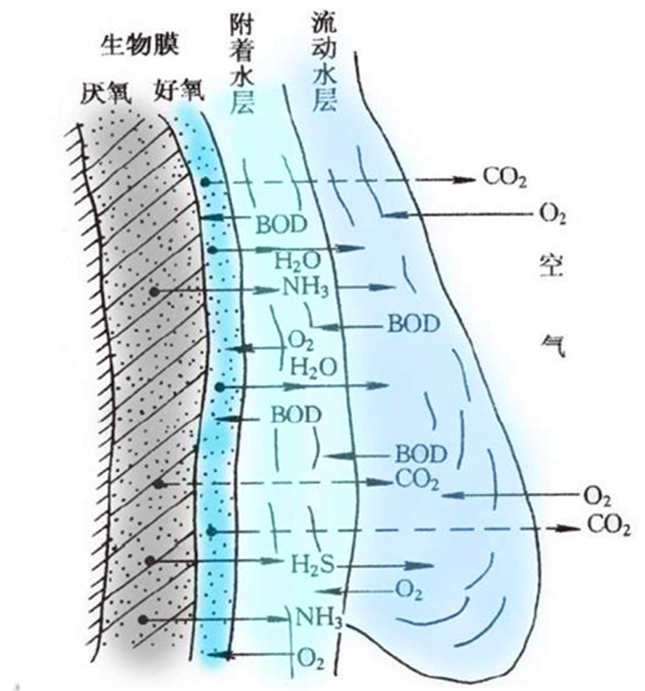

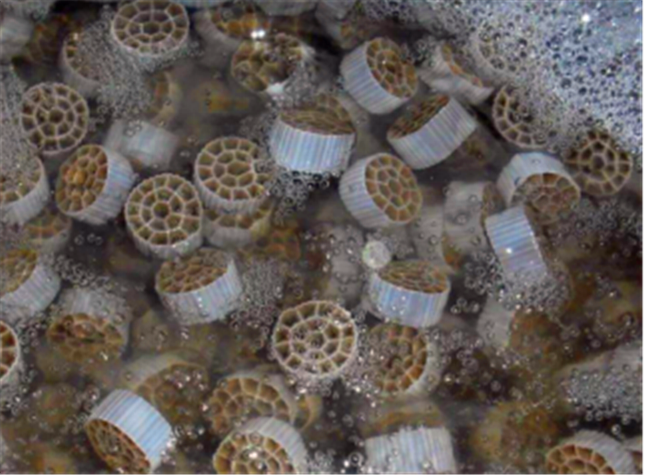

圖 3 附著生物膜的填料
通過向A/A/O工藝中厭氧水解池、缺氧池、好氧池中投加一定數量的懸浮載體，即可將各處理單元變更為移動床生物膜處理單元。懸浮載體提高了各反應器中的生物量及生物種類，從而提高反應器的處理效率。

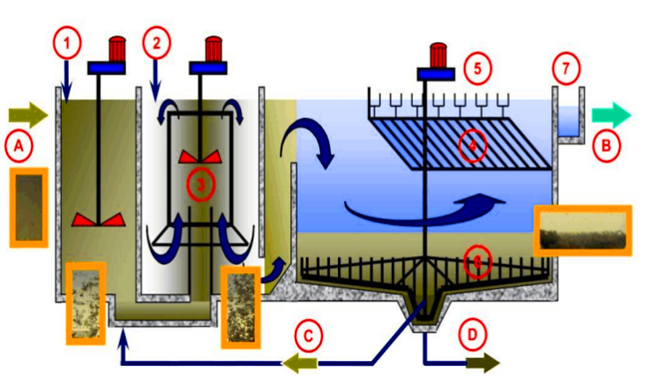

（2）高密度沉淀池
高密度沉淀池技術主要是載體絮凝技術，是一種快速沉淀技術，其特點是在混凝階段投加高密度的不溶介質顆粒（如細砂），利用介質顆粒的重力沉降及載體的吸附作用加快絮體的“生長”及沉淀。與傳統絮凝工藝相比該技術具有占地面積小、工程造價低、耐沖擊負荷低、適用于低濃度污水加藥除總磷等優點。
?

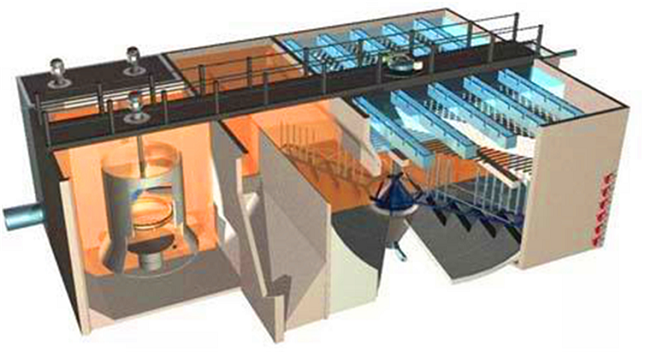

圖4 高密度沉淀池

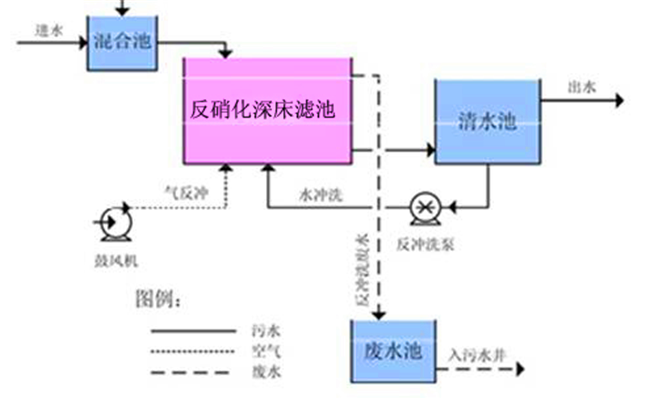

（3）反硝化深床濾池
反硝化深床濾池是集物理過濾、反硝化生物脫氮功能為一體的深度處理工藝。
深床濾池濾料采用特殊規格及形狀的石英砂，濾料層在缺氧環境下運行，在濾料表面附著生長大量的反硝化生物菌群，二級生化處理出水通過重力流流經濾料層，污水中的硝酸鹽（NO3-）或亞硝酸鹽（NO2-）被吸附于濾料載體生物膜、還原成氮氣（N2）從污水中釋放出來，從而實現污水的反硝化脫氮過程。
?

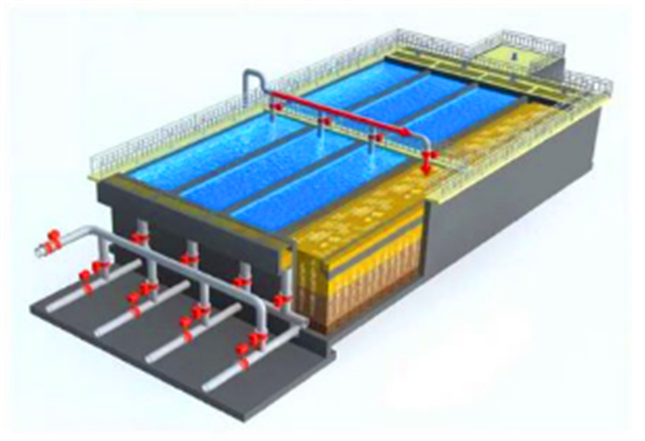

圖5 反硝化深床濾池

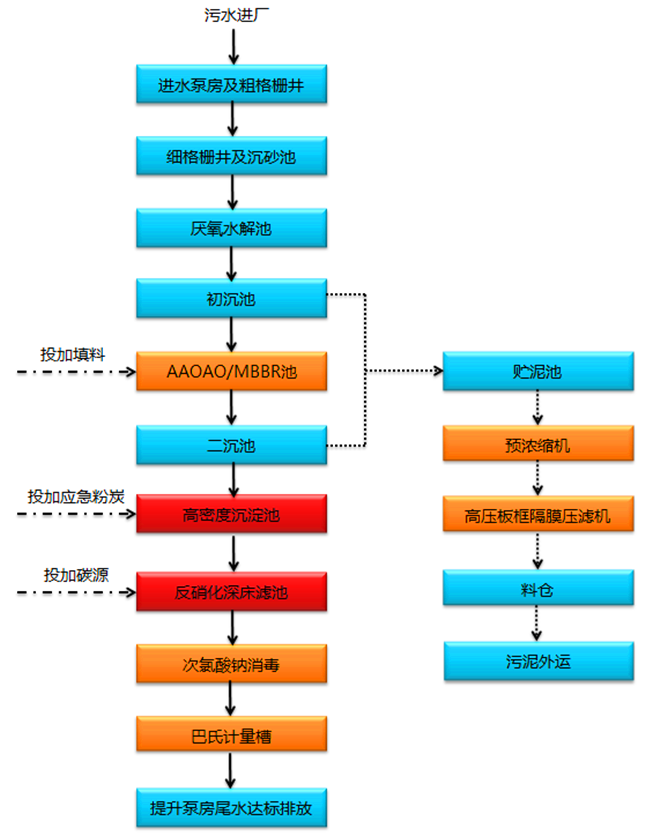

四、工藝流程
提標改造后，污水從進廠到二沉池出水均由一期構筑物進行處理，其中MBBR池是一期生化池通過投加填料改造而來，二沉池之后新建一座高密度沉淀池和一座反硝化深床濾池，在濾池清水區通過投加次氯酸鈉進行消毒，然后進入巴氏計量槽（原紫外線消毒渠），最后外排。污泥部分由原離心脫水改為高壓板框壓濾機脫水，并配備預濃縮系統。
?
?
項目信息
設計時間?| 2020年5月
設計部門 | 市政二所
設計總負責?| 王煒
設計團隊成員 | 王科、王鍵、劉力瓊、楊燕、江剛
圖文提供 |王科
?
